物流工程模型，物流管理專業系列教學實訓展覽仿真模型設備清單

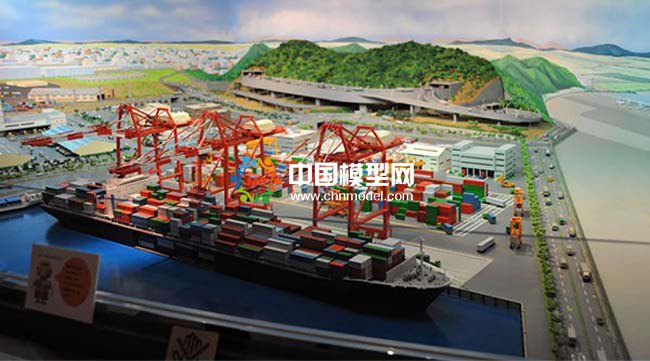

簡要技術參數 01 典型供應鏈流程實訓仿真平臺 操作使用范圍5000×8000 平臺由沙盤、觸摸式控制計算機、聲頻解說系統等三大部分組成。沙盤部分由原材料供應商、生產制造商、物流服務商、零售商四部分組成。演示沙盤分為四段，通過沙盤模擬企業供應鏈流程，包括原材料供應、采購、原材料倉儲、生產加工、生產包裝、運輸、產成品倉儲、配送、流通加工、零售的環節。整個流程通過觸摸式控制計算機、流程控制軟件、邏輯電路模擬控制，聲光電解說、實物演示、動態仿真。 02 內河集裝箱港口操作實訓室 操作使用范圍：3000×5000 整套按內河集裝箱港流程仿真設備實物演示，包括軌道式龍門吊、集裝箱岸橋、集裝箱貨船、集裝箱電動起重正面吊車、集裝箱運輸卡車、港口監控系統、監控崗位(工業級)、道閘RFID門禁、20英尺集裝箱模型、40英尺集裝箱模型組成 03 沿海集裝箱港口操作實訓室 操作使用范圍：3000×5000 整套按沿海集裝箱港流程仿真設備實物演示，包括軌道式龍門吊、集裝箱岸橋、集裝箱貨船、集裝箱電動起重正面吊車、集裝箱跨運車、集裝箱運輸卡車、港口監控系統、監控崗位(工業級)、道閘RFID門禁、20英尺集裝箱模型、40英尺集裝箱模型組成
04配送中心實訓仿真平臺
操作使用范圍：3000×3000 平臺由沙盤、觸摸式控制計算機、聲頻解說系統等三大部分組成。沙盤部分主要仿真流利貨架、自動分揀系統，自動化倉庫、高層立體倉庫等核心設備設施。將真實的操作場景使用沙盤進行微縮展示，并配合機械傳動設計，可以驅動貨物輸送帶自動運轉，貨物自動進行分揀傳輸，AGV小車運動等。設計配送中心的物流實景環境。描述配送中心的總體運作流程，能夠在沙盤里突出信息處理作業、入庫作業、理貨作業、自動或半自動或機械化)搬運作業、自動分揀、自動存儲作業、電子輔助揀選、加工作業、包裝作業、出庫作業、配送作業等流程和流向。整個流程通過觸摸式控制計算機、流程控制軟件、邏輯電路模擬控制，聲光電解說、實物演示、動態仿真。 岸邊橋式起重機操作實訓平臺 操作使用范圍：
3500*5000 材料：A3型鋼，鋁合金
工作電壓：330v.
設備自重：75kg～80kg
起重負載：0～260KG
起升高度:0.4m～1.6m
軌道跨度:3m
寬度:1.2m
整車橫向移動：0m～3m 運行速度：6m/min
集裝箱起重速度：8m/min
起重小車縱向運行速度：10m/min 縱向位移：0～2.5m
橫向運行速度：6m/min 橫向位移：0～1.2m
制作說明：
設備主要由門架、小車和大車運行機構、起升機構、吊具、司機操作臺
和電氣控制系統等組成。起重機主體采用金屬焊接，打磨，各部分部件根據實物顏色汽車噴漆上色;各單體機構動力系統均采用六線可控步進電機，控制器安裝在地面控制柜中，學生可通過地面控制臺對設備進行模擬操作實訓;可實現實訓的操作工序包括，運載小車對集裝箱的起吊和縱向調動。行走機構的橫向移動了。整機的縱向位移操作實訓; 龍門吊起重機操作實訓平臺 操作使用范圍：
3500*5000 材料：A3型鋼，鋁合金
工作電壓：220v.
設備自重：75kg～80kg
起重負載：0～260KG
起升高度:0.4m～1.6m
軌道跨度:1.2m
整車橫向移動：0m～3m 運行速度：6m/min
縱向伸縮：1.5-3.0m.運行速度：6m/min
旋轉范圍：直徑5.m.運行速度：3 m/min
集裝箱起重速度：8m/min
起重小車縱向運行速度：10m/min 縱向位移：0～2.5m
橫向運行速度：6m/min 橫向位移：0～1.2m
制作說明：
設備主要由金屬結構、起升機構、小車行走機構、大車行走機構、司機操作臺和電氣控制系統等組成。起重機主體采用金屬焊接，打磨，各部分部件根據實物顏色汽車噴漆上色;各單體機構動力系統均采用六線可控步進電機，控制器安裝在地面控制柜中，學生可通過地面控制臺對設備進行模擬操作實訓;可實現實訓的操作工序包括，運載小車對集裝箱的起吊和橫向調動。整機的縱向位移操作實訓; 門座式起重機操作實訓平臺 操作使用范圍：
直徑6000 材料：A3型鋼，鋁合金
工作電壓：330v.
設備自重：75kg～80kg
起重負載：0～260KG
起升高度:0.4m～1.6m
外伸距:1.7m
軌道跨度:1.2m
寬度:0.9m
整車橫向移動：0m～3m 運行速度：6m/min
集裝箱起重速度：8m/min
起重小車縱向運行速度：10m/min 縱向位移：0～2.5m
橫向運行速度：6m/min 橫向位移：0～1.2m
制作說明：
設備主要由金屬結構、起升機構、小車行走機構、大車行走機構、司機操作臺和電氣控制系統等組成。起重機主體采用金屬焊接，打磨，各部分部件根據實物顏色汽車噴漆上色;各單體機構動力系統均采用六線可控步進電機，控制器安裝在地面控制柜中，學生可通過地面控制臺對設備進行模擬操作實訓;可實現實訓的操作工序
05 大型物流運輸綜合仿真沙盤
6000×8000 用光電技術，將鐵路、公路、港口、航空四種物流運輸區域方式科學布局在一沙盤上，同時信息中心、銀行、海關、超市、倉儲中心、物流中心、第三方物流、裝卸機械設備等全部展現;通過該模型能夠了解企業生產到公路運輸、港口、海運、鐵路物流運輸的作業流程，模型制作全面、仿真。①模型其中部分可實際運行;②手動操作控制，操作簡便;③金屬件傳動，堅固耐用，④結構齊全，綜合性強，一體多用，接合自然，形象逼真。
10貨格式自動倉庫結構布置沙盤
2000×2000 貨格式自動倉庫結構布置模型制作為一整體，立體布置，倉庫頂部為敞蓬式，主要包括貨物儲存、貨物存取與傳送與管理等結構;模型包括高層貨架、托盤、貨箱等，貨架有整體式、分體式布置，有高層貨架、中層貨架與低層貨架布置;貨架按排列、層次組合成倉庫的儲層部分。包括貨物的出入倉庫作業，展示堆剁機、叉車、出入倉庫輸送機與裝卸機械;設置鏈條機，滾道機、升降臺、手控操作臺。
11超市剖視整體布局沙盤
1000×2000 仿照某大型超市的平面布局，制作時全部將超市上部剖視，整體由停車場、倉庫、理貨場、收訂貨區、商場入口、各種售貨區、存儲區、貨架、叉車、收銀臺、商場出口流程等環節構成;模型布置在一整體臺座上，制作精細、全面。
10汽車工業制造物流過程流程演示板
1200×1000 以燈光流程展示汽車制造的工藝流程，包含壓力加工、鍛造、澆鑄、機械加工、熱處理、裝備試驗…….等眾多程序流程組成.，各程序加工采用字牌展示。
11企業物流過程演示板
1200×1000 以燈光流程形式展示企業的物流過程的組成，含企業的采購、生產、銷售、退貨、回收物流。 12
社會宏觀物流過程演示板
1200×1000 以燈光流程形式展示社會宏觀物流的工藝流程，展示出各種社會宏觀物流不同的運輸處理方式、配送區域、信息反饋等內容。
13物流配送中心作業流程圖示教板
1200×1000 以板面形式展示物流配送中心的工藝流程，板面內容：出供貨廠商、物流中心、客戶之間的相對應關系與作業流程的步驟。 14
物流配送中心詳細布置規劃圖示教板
1200×1000 以板面形式展示物流配送中心詳細規劃;進貨場、托盤儲架、揀貨臺、檢品捆包區、出貨分類區、手動分類線、出貨場、配送運輸等。
15社會化物流系統結構及運作流程
1000×800 以板面形式展示內容，含原材料物流、成品流、信息流;從供應商到制造商以及分銷商再到顧客的流程及相互關系。
16物流作業高效化流程示教板
1000×800 以板面形式展示內容，從接受訂單……….交貨的各種高效作業流程展現。
17典型現代倉庫作業流程示教板
1000×800 以板面形式展示內容，展示進貨、入庫、控制、作業、理貨調整、送貨……..等詳細業務流程.
18海爾市場鏈同步流程示教板
1600×1000 以板面形式展示內容，體現 從戰略計劃、業務報告、審計、流程優化、全球供應鏈資源、全球客戶資源之間的各種系統關系。
19第三方物流配送流程圖示教板
1000×800 以板面形式展示內容，體現生產企業倉庫、承云運公司、配送中心、最終客戶之間的相互關系。
20企業物流管理業務流程示教板
1000×800 以板面形式展示內容，通過一級、二級采購部門體現供應商至生產單位各種流程的相互關系。
21零散型(包裝)企業物流流程示教板
1000×800 以板面形式展示內容，展示從原料、加熱、擠壓、包裝、成品膜的生產過程。
22倉庫出入庫業務流程示教板
1000×800 以板面形式展示內容，展示生產車間出貨、成品倉庫、庫存存貨、銷售發貨的各種內部環節。
23配送基本流程示教板
1000×800 以板面形式展示內容，體現輸送---配送過程，生產廠商、物流中心、客戶的業務流程。
24制造型企業一般生產流程示教板
1500×800 展示銷售商下定單--生產計劃，供應商—采購計劃，生產—發貨計劃。
25會計電算化信息系統流程模擬示教板
1500×800 以板面形式展示內容，體現憑證數據初始化、登記憑證數據、查詢數據帳表、打印各類報表、數據后備系統及各子系統。 4 自動分揀系統組成模型 2400×1200×400 有機玻璃制作展示結構，外表逼真結構牢固。動態模擬; 1 重力式貨架整體模型 2000×800×1500 模型根據重力式貨架事物按一定比例仿真制作，形象，具體的展現期主要機構，包括：立柱、橫梁。輥道、滑道、阻尼棒、導向護板、貨物托盤等。模型主要材料以鋁合金、不銹鋼為主，噴一汽車烤漆，與事物外觀、結構保持一致。滿足教學需求。內裝貨物模型 2 流利式貨架整體模型 2000×500×1500 模型根據流利式貨架實物按一定比例仿真制作，形象，具體的展現期主要機構，包括：橫梁、立柱側板、 斜撐、加強支撐條、尾端板等。模型主要材料以鋁合金、不銹鋼為主，噴一汽車烤漆，與事物外觀、結構保持一致。滿足教學需求。內裝貨物模型， 3 懸臂式貨架整體模型 1500×800×1500 模型根據雙面懸臂式貨架模型實物按一定比例仿真制作，形象，具體的展現期主要機構，包括：雙面立柱、懸臂、水平拉桿、交叉拉桿等。模型主要材料以工程塑料，有機玻璃為主，噴一汽車烤漆，與事物外觀、結構保持一致。滿足教學需求。內裝貨物模型 橋式集裝箱起重機模型 400×700 動態演示 軌道(輪胎)門式集裝箱起重機模型 300×500 動態展示 門座式集裝箱起重機模型 300×500 動態展示 集裝箱跨運車模型 300×500 動態演示 集裝箱正面吊模型 300×700 動態演示 集裝箱堆垛機模型 200×420 動態演示 叉車模型 200×420 動態演示 卸船機模型 400×1000 動態演示 集裝箱船模型 400×1000 整體展示 26 固定式起重機模型 300×500 整體展示 27 桅桿起重機模型 300×500 整體展示 28 汽車起重機模型 300×500 整體展示 29 覆帶起重機模型 300×400 整體展示 30 鐵路起重機模型 300×500 整體展示 31 纜索起重機模型 300×600 整體展示 36 帶式輸送機模型 800×300 整體展示 37 尾部帶式輸送機模型 800×300 整體展示 38 固定帶式輸送機 800×300 整體展示 39 垂直螺旋輸送機 800×300 整體展示 40 水平螺旋輸送機 800×400 整體展示 41 氣力式輸送機 800×300 整體展示 42 刮板式輸送機模型 800×300 整體展示 43 懸掛式輸送機模型 800×300 整體展示 44 吊掛管狀帶式輸送機 800×300 整體展示 45 錕道式輸送機模型 800×300 整體展示 47 斗式提升機模型 400×1000H 整體展示 46 壓送式氣力輸送機示教板 1000×800 懸掛式、結構布置展示 49 混合式氣力輸送機示教板 1000×800 懸掛式、結構布置展示 48 吸收氣力輸送機示教板 1000×800 懸掛式、結構布置展示 51 斗輪式取料機模型 600×800 整體展示 52 側面式叉車 200×300 整體展示 54 叉車起重部分液壓傳動原理演示板 1000×800 整體展示 53 二輪式手推車模型 300×600 整體展示 55 立體多層式手推車模型 300×600 整體展示 56 折疊式手推車模型 300×600 整體展示 57 升降式手推車模型 300×600 整體展示 58 附梯式手推車模型 300×600 整體展示 59 物流籠車模型 300×600 整體展示 60 螺桿式充填機模型 500×600 整體展示 61 柱塞式充填機模型 500×600 整體展示 62 連續式稱重充填機模型 500×600 整體展示 63 計量泵式充填機模型 500×600 整體展示 68 集裝箱叉式裝卸車模型 500×300 整體展示 69 集裝箱跨運車模型 600×200 整體展示 70 集裝箱半掛車模型 600×200 整體展示 71 集裝箱牽引車模型 600×200 整體展示 72 集裝箱起吊方式 上部四點起吊模型 400×600 結構展示 73 上部單點起吊模型 400×600 結構展示 74 橫梁下部起吊模型 400×600 結構展示 75
集裝箱吊具 固定式吊具模型 300×600 結構展示 76 組合式吊具模型 300×600 結構展示 77 伸縮式吊具模型 300×600 結構展示 78
托盤模型 平托盤 300×400 結構展示 79 柱式托盤 300×400 結構展示 80 箱式托盤 300×400 結構展示 81 油罐式托盤 300×400 結構展示 82 滾輪箱式托盤 300×400 結構展示 83 滑動板 300×400 結構展示 84
托盤堆積模型 多層不交錯堆碼 300×400 結構展示、可拆卸 85 層間縱橫交錯堆碼 300×400 結構展示、可拆卸 86 磚砌體堆碼 300×400 結構展示、可拆卸 87 中心留孔堆碼 300×400 結構展示、可拆卸 88
型 通用集裝箱結構 230×600 結構剖面展示、鋁合金 89 冷藏集裝箱結構 230×600 結構剖面展示、鋁合金 90 通風集裝箱結構 230×600 結構剖面展示、鋁合金 91 罐式集裝箱結構 230×600 結構剖面展示、鋁合金 92 散貨集裝箱結構 230×600 結構剖面展示、鋁合金 93 臺架集裝箱結構 230×600 結構剖面展示、鋁合金 94 平臺集裝箱結構 230×600 結構剖面展示、鋁合金 95 敞頂集裝箱結構 230×600 結構剖面展示、鋁合金 96 汽車集裝箱結構 230×1000 結構剖面展示、鋁合金 97 動物集裝箱結構 230×600 結構剖面展示、鋁合金 100 水平(垂直)旋轉式貨架模型 300×500 整體結構展示 101 托盤式貨架模型 300×500 整體結構展示 103 移動式貨架模型 300×500 整體結構展示 104 駛入(出)式貨架模型 300×500 整體結構展示 105 閣樓式貨架模型 300×500 整體結構展示 106 高層貨架倉庫建筑模型 1500×2200 整體結構展示 107 橋式堆垛機模型 300×600H 整體展示 108 巷道堆垛機模型 300×600H 整體展示 110 平鋼帶分揀機立體模型 2000×2000 整體布置、結構展示 111 伸縮式輸送機模型 800×2000 整體布置、結構展示 113 大型混泥土攪拌站模型 800×1500 整體布置、結構展示 114 攪拌輸送車模型 300×800 整體布置展示 115 混泥土輸送泵模型 200×1000 整體布置展示 116 棚車模型 300×600 結構展示 117 懸臂式斗輪堆取料機模型 700×1000 整體結構展示、電動 118 門座抓斗卸船機模型 800×1600 整體結構展示、電動 119 卸料小車模型 700×1000 整體展示 120 螺旋卸船機模型 700×1000 整體展示 121 鏈斗卸船機模型 700×1000 整體展示 122 側懸翻車機模型 700×1000 整體展示 123 轉子翻車機模型 700×1000 整體展示
